Spécifications ITF 14

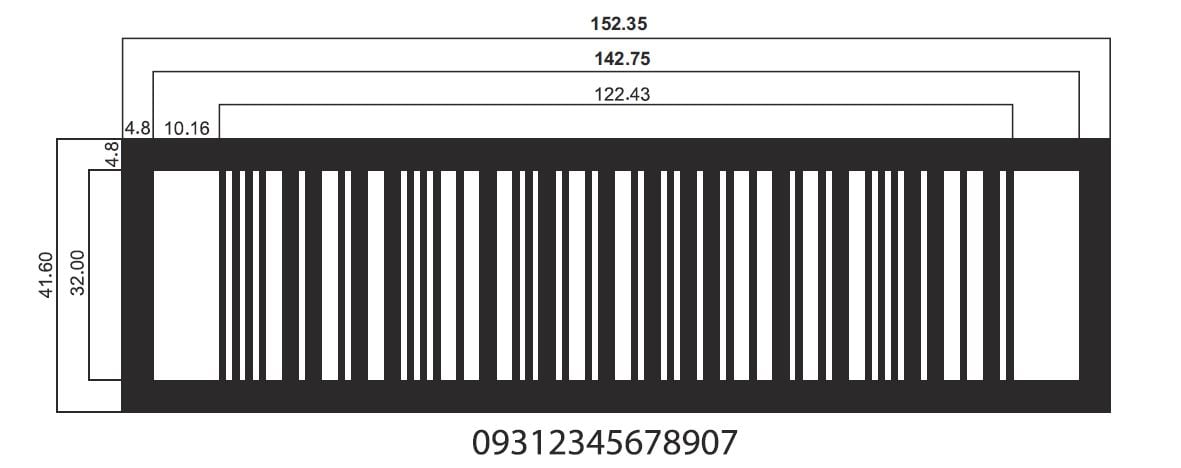

Les spécifications suivantes sont importantes pour le code à barres ITF-14 les mesures sont en millimètres. Cette page montre la taille du code à barres ITF-14 officiellement acceptée sur les cartons.
Les parties supérieures et inférieures des barres sont obligatoires, tandis que les barres de support verticales sont facultatifs pour une méthode d’impression utilisée ne nécessitant pas de plaques d’impression.
Agrandissement:
La plage d’agrandissement d’une image du code-barres ITF-14, avec balayage d’index avec l’environnement de distribution est en général comprise entre 50 et 100%. Pour les autres secteurs, la plage de balayage est entre 25- et 100%.
Si vous imprimez sur du carton ondulé, le code ITF-14 doit être supérieure à 62,5%.
Hauteur des barres:
La hauteur minimale des barres pour la distribution est de 32 mm. Dans d’autres environnements de numérisation de la hauteur de la barre droite doit être le plus élevé possible. 13mm est la hauteur minimale de la barre, puis tous ITF-14 doit dépasser cette hauteur, cependant, tous les efforts doivent être faits pour veiller à ce que la hauteur des barres soit autant que possible à 32mm.
Le rapport de la largeur de la barre
Le rapport de la largeur des barres est de 2,5: 1. La gamme acceptable de ce rapport est comprise entre 2,25: 1 et 3: 1.
Forme lisible par l’homme:
Le format, la taille et l’emplacement ne sont pas précisées. Cependant, ils doivent être imprimés clairement en proportion avec le reste du code à barres.
| Agrandissement | X-Dimensions | Largeur | Hauter | Zone Blanche |
| 25% | 0.25 | 30.62 | 13 | 2.54 |
| 30% | 0.3 | 36.73 | 13 | 3.05 |
| 35% | 0.36 | 42.85 | 13 | 3.56 |
| 40% | 0.41 | 48.97 | 13 | 4.06 |
| 45% | 0.46 | 55.09 | 13 | 4.57 |
| 50% | 0.51 | 61.21 | 32 | 5.08 |
| 55% | 0.56 | 67.34 | 32 | 5.59 |
| 60% | 0.61 | 73.46 | 32 | 6.1 |
| 62.50% | 0.64 | 76.52 | 32 | 6.35 |
| 65% | 0.66 | 79.58 | 32 | 6.6 |
| 70% | 0.71 | 85.7 | 32 | 7.11 |
| 75% | 0.76 | 91.82 | 32 | 7.62 |
| 80% | 0.81 | 97.94 | 32 | 8.13 |
| 85% | 0.86 | 104.06 | 32 | 8.64 |
| 90% | 0.91 | 110.19 | 32 | 9.14 |
| 95% | 0.97 | 116.31 | 32 | 9.65 |
| 100% | 1.02 | 122.43 | 32 | 10.16 |
Toutes les mesures sont en millimètres. Il est bon de laisser plus d’espace que prévu pour les zones blanches.
Termes:
Conditions générales d’un environnement d’analyse – Ceci fait référence à l’analyse automatique effectuée par une machine quand les éléments se déplacent le long de la bande transporteuse.
D’autres environnements de numérisation – C’est le cas généralement d’un scanner portable.
Rapport de largeur des barres – Il s’agit du rapport entre les modules larges et les modules étroits pour l’ITF-14. Un module large doit avoir 2,5 fois la largeur d’un module étroit.
Zone neutre – Zone d’espace blanc sur les deux côtés des barres.
